單排交叉滾柱式（11系列）

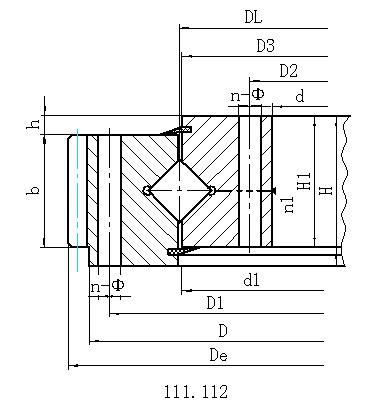

單排交叉滾柱式回轉支承（11系列）——外齒式
結構特點、性能、適用范圍：單排交叉滾柱式回轉支承，由兩個座圈組成，結構緊湊、重量輕、制造精度高，裝配間隙小，對安裝精度要求高，滾柱為1：1交叉排列，能同時承受軸向力，傾翻力矩和較大的徑向力，廣泛地用于起重運輸、工程機械和軍工產品上。
|
序號 |
外齒式
DL
mm
|
外型尺寸 |
安裝尺寸 |
結構尺寸 |
齒輪參數 |
齒輪圓周力 |
參考
重量
kg
|
||||||||||||||||
|
D
mm
|
d
mm
|
H
mm
|
D1
mm
|
D2
mm
|
n |
mm |
dm
mm
|
L
mm
|
n1
mm
|
D3
mm
|
d1
mm
|
H1
mm
|
h
mm
|
b
mm
|
x |
m
mm
|
De
mm
|
z |
正火
Z 104N
|
調質
T 104N
|
|||
|
1 |
111.25.500 |
602 |
398 |
75 |
566 |
434 |
20 |
18 |
M16 |
32 |
4 |
498 |
502 |
65 |
10 |
60 |
0.5 |
5 |
629 |
123 |
3.7 |
5.2 |
80 |
|
112.25.500 |
6 |
628.8 |
102 |
4.5 |
6.2 |
||||||||||||||||||
|
2 |
111.25.560 |
662 |
458 |
75 |
626 |
494 |
20 |
18 |
M16 |
32 |
4 |
558 |
562 |
65 |
10 |
60 |
0.5 |
5 |
689 |
135 |
3.7 |
5.2 |
90 |
|
112.25.560 |
6 |
688.8 |
112 |
4.5 |
6.2 |
||||||||||||||||||
|
3 |
111.25.630 |
732 |
528 |
75 |
696 |
564 |
24 |
18 |
M16 |
32 |
4 |
628 |
632 |
65 |
10 |
60 |
0.5 |
6 |
772.8 |
126 |
4.5 |
6.2 |
100 |
|
112.25.630 |
8 |
774.4 |
94 |
6 |
8.3 |
||||||||||||||||||
|
4 |
111.25.710 |
812 |
608 |
75 |
776 |
644 |
24 |
18 |
M16 |
32 |
4 |
708 |
712 |
65 |
10 |
60 |
0.5 |
6 |
850.8 |
139 |
4.5 |
6.2 |
110 |
|
112.25.710 |
8 |
854.4 |
104 |
6 |
8.3 |
||||||||||||||||||
|
5 |
111.28.800 |
922 |
678 |
82 |
878 |
722 |
30 |
22 |
M20 |
40 |
6 |
798 |
802 |
72 |
10 |
65 |
0.5 |
8 |
966.4 |
118 |
6.5 |
9.1 |
170 |
|
112.28.800 |
10 |
968 |
94 |
8.1 |
11.4 |
||||||||||||||||||
|
6 |
111.28.900 |
1022 |
778 |
82 |
978 |
822 |
30 |
22 |
M20 |
40 |
6 |
898 |
902 |
72 |
10 |
65 |
0.5 |
8 |
1062.4 |
130 |
6.5 |
9.1 |
190 |
|
112.28.900 |
10 |
1068 |
104 |
8.1 |
11.4 |
||||||||||||||||||
|
7 |
111.28.1000 |
1122 |
878 |
82 |
1078 |
922 |
36 |
22 |
M20 |
40 |
6 |
998 |
1002 |
72 |
10 |
65 |
0.5 |
10 |
1188 |
116 |
8.1 |
11.4 |
210 |
|
112.28.1000 |
12 |
1185.6 |
96 |
9.7 |
13.6 |
||||||||||||||||||
|
8 |
111.28.1120 |
1242 |
998 |
82 |
1198 |
1042 |
36 |
22 |
M20 |
40 |
6 |
1118 |
1122 |
72 |
10 |
65 |
0.5 |
10 |
1298 |
127 |
8.1 |
11.4 |
230 |
|
112.28.1120 |
12 |
1305.6 |
106 |
9.7 |
13.6 |
||||||||||||||||||
|
9 |
111.32.1250 |
1390 |
1110 |
91 |
1337 |
1163 |
40 |
26 |
M24 |
48 |
5 |
1248 |
1252 |
81 |
10 |
75 |
0.5 |
12 |
1449.6 |
118 |
11.3 |
15.7 |
350 |
|
112.32.1250 |
14 |
1453.2 |
101 |
13.2 |
18.2 |
||||||||||||||||||
|
10 |
111.32.1400 |
1540 |
1260 |
91 |
1487 |
1313 |
40 |
26 |
M24 |
48 |
5 |
1398 |
1402 |
81 |
10 |
75 |
0.5 |
12 |
1605.6 |
131 |
11.3 |
15.7 |
400 |
|
112.32.1400 |
14 |
1607.2 |
112 |
13.2 |
18.2 |
||||||||||||||||||
|
11 |
111.32.1600 |
1740 |
1460 |
91 |
1687 |
1513 |
45 |
26 |
M24 |
48 |
5 |
1598 |
1602 |
81 |
10 |
75 |
0.5 |
14 |
1817.2 |
127 |
13.2 |
18.2 |
440 |
|
112.32.1600 |
16 |
1820.8 |
111 |
15.1 |
22.4 |
||||||||||||||||||
|
12 |
111.32.1800 |
1940 |
1660 |
91 |
1887 |
1713 |
45 |
26 |
M24 |
48 |
5 |
1798 |
1802 |
81 |
10 |
75 |
0.5 |
14 |
2013.2 |
141 |
13.2 |
18.2 |
500 |
|
112.32.1800 |
16 |
2012.8 |
123 |
15.1 |
22.4 |
||||||||||||||||||
|
13 |
111.40.2000 |
2178 |
1825 |
112 |
2110 |
1891 |
48 |
33 |
M30 |
60 |
8 |
1997 |
2003 |
100 |
12 |
90 |
0.5 |
16 |
2268.8 |
139 |
18.1 |
25 |
900 |
|
112.40.2000 |
18 |
2264.4 |
123 |
20.3 |
28.1 |
||||||||||||||||||
|
14 |
111.40.2240 |
2418 |
2065 |
112 |
2350 |
2131 |
48 |
33 |
M30 |
60 |
8 |
2237 |
2243 |
100 |
12 |
90 |
0.5 |
16 |
2492.8 |
153 |
18.1 |
25 |
1000 |
|
112.40.2240 |
18 |
2498.4 |
136 |
20.3 |
28.1 |
||||||||||||||||||
|
15 |
111.40.2500 |
2678 |
2325 |
112 |
2610 |
2391 |
56 |
33 |
M30 |
60 |
8 |
2497 |
2503 |
100 |
12 |
90 |
0.5 |
18 |
2768.4 |
151 |
20.3 |
28.1 |
1100 |
|
112.40.2500 |
20 |
2776 |
136 |
22.6 |
31.3 |
||||||||||||||||||
|
16 |
111.40.2800 |
2978 |
2625 |
112 |
2910 |
2691 |
56 |
33 |
M30 |
60 |
8 |
2797 |
2803 |
100 |
12 |
90 |
0.5 |
18 |
3074.4 |
168 |
20.3 |
28.1 |
1250 |
|
112.40.2800 |
20 |
3076 |
151 |
22.6 |
31.3 |
||||||||||||||||||
|
17 |
111.50.3150 |
3376 |
2922 |
134 |
3286 |
3014 |
56 |
45 |
M42 |
84 |
8 |
3147 |
3153 |
122 |
12 |
110 |
0.5 |
20 |
3476 |
171 |
27.6 |
38.3 |
2150 |
|
112.50.3150 |
22 |
3471.6 |
155 |
30.4 |
42.1 |
||||||||||||||||||
|
18 |
111.50.3550 |
3776 |
3322 |
134 |
3686 |
3414 |
56 |
45 |
M42 |
84 |
8 |
3547 |
3553 |
122 |
12 |
110 |
0.5 |
20 |
3876 |
191 |
30.4 |
38.3 |
2470 |
|
112.50.3550 |
22 |
3889.6 |
174 |
30.4 |
42.1 |
||||||||||||||||||
|
19 |
111.50.4000 |
4226 |
3772 |
134 |
4136 |
3864 |
60 |
45 |
M42 |
84 |
10 |
3997 |
4003 |
122 |
12 |
110 |
0.5 |
22 |
4329.6 |
194 |
30.4 |
42.1 |
2800 |
|
112.50.4000 |
25 |
4345 |
171 |
34.5 |
47.8 |
||||||||||||||||||
|
20 |
111.50.4500 |
4726 |
4272 |
134 |
4636 |
4364 |
60 |
45 |
M42 |
84 |
10 |
4497 |
4503 |
122 |
12 |
110 |
0.5 |
22 |
4835.6 |
217 |
30.4 |
42.1 |
3100 |
|
112.50.4500 |
25 |
4845 |
191 |
34.5 |
47.8 |
||||||||||||||||||
注：
1、外齒修頂系數：0.1
2、安裝孔n-Φ可改用螺孔；齒寬b可改為H-h。
3、表內齒輪圓周力為大圓周力，額定圓周力取1/2。
4、n1為潤滑油孔數，均布：油杯M10×1 JB/T7940.1-JB/T7940.2。
軸承的獨特設計可以非常有效地處理組合負載。然而，每當施加超過承載能力的載荷時，可能發生變形，導致過早失效。鈣基潤滑脂。是由天然脂肪或合成脂肪酸用氫氧化鈣反應生成的鈣皂稠化中等粘度石油潤滑油制成。滴點在75～100℃之間，其使用溫度不能超過60℃，如超過這一溫度，潤滑脂會變軟甚至結構破壞不能保證潤滑。具有良好的抗水性，遇水不易乳化變質，適于潮濕環境或與水接觸的各種機械部件的潤滑；具有較短的纖維結構，有良好的剪斷安定性和觸變安定性，因此具有良好的潤滑性能和防護性能。
